Packaging - Caractéristiques
OCZ est une sociète relativement jeune. Elle a été fondée en Août 2000 et propose exclusivement des composants dédiés à l'overclocking. Comme la majorité des constructeurs (Corsair inclus), OCZ ne fabrique pas ces propres mémoires. Mais la ou Corsair se contente de valider des composants Winbond, OCZ achete les dies à Winbond et les package avec un procédé "maison" (un peu comme Kingmax) dont nous n'avons malheureusement pas plus d'informations. Les chips sont ensuite montés sur un PCB maison, appelé ULN (Ultra Low Noise) qui permet de meilleures performances éléctriques et therminques.
- Présentation du module :
Bien que son utilité soit encore à démontrer, les modules OCZ sont doté de dissipateurs thermiques en cuivre qui rendent la barrette trés lourde. Voyons tout de suite l'aspect extérieur du module :

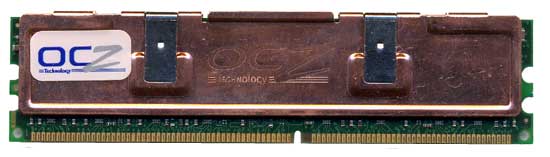

Module vu de face

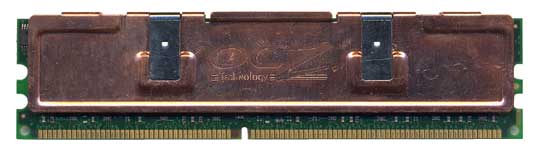

Module vu de derrière
Avant d'aller plus loin, il est important de noter ici que des contrefacons "naname" de modules OCZ circulent sur le marché. Ainsi, OCZ préconise de passer par un revendeur officiel et de toujours vérifier que le logo de la marque est bien gravé sur le radiateur en cuivre qui équipe tout de mes modules. De meme, il ne faut pas confondre OCZ avec "OC System", vulgaire fabricant noname Chinois. De multiples exemples de contrefacons ont déjà été saisie. Quelques exemples et photos de ces modules douteux sont disponibles sur le site d'OCZ. Cependant, il semble que la France soit epargnées par ce genre de pratiques. |
 |
- Caractéristique du module :

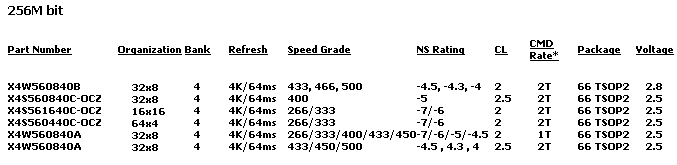

Parlons maintenans des chips utilisés pour les modules PC3500 EL. Bien que nous n'ayons pu retirer le dissipateur en cuivre de peur de détruire le module, nous savons qu'il s'agit de chips OCZ 4.5 ns. En effet, contrairement aux autres fabricants comme Corsair, OCZ dispose d'une usine d'assemblage des modules. Les dies sont donc achetés chez Winbond pour etre ensuite packagé via un procédé propre à OCZ. Voyons ici un tableau récapitulatif des différents chips de 256 Mbits (32 Mo) :

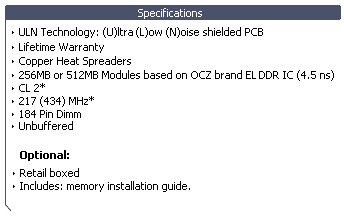

On remarque tout d'abord que les chips ayant une fréquence supérieure à 225 Mhz (450 DDR) doivent être alimenté en 2.8 Volts en CAS 2 et 2.5 Volts en CAS 2.5. Dans le cas de l'OCZ EL DDR PC3500, il s'agit de chips X4S560840A spécifié pour fonctionner à 217 Mhz en CAS 2 ET avec une tension de 2.5 Volts. Ce qui en fait un trés bon composants de part ses caractéristiques. Les spécifications du modules en lui meme sont basées en grande partie sur les chips qu'il utilise :
Outre le packaging des chips, le PCB est aussi conçu avec des technologies propritétaires à OCZ qui permettent de diminuer significativement les perturbations electra-magnétiques qui sont susceptibles de se produire à trés haute fréquence. Des points à noter : La garantie à vie. Un point important à noter qui semble témoigne de la confiance d'OCZ met dans ses produits.
- Spécification PC3500/DDR433 : Rappel
Voyons ici un petit récapitulatif des différendes normes de mémoires :
| Norme |
Norme JEDEC |
Fréquence réelle |
Bande passante |
DDR-SDRAM PC3700 |
DDR466 |
233 Mhz * 2 |
3.7 Go/s |
|
DDR-SDRAM PC3500 |
DDR433 |
217 Mhz * 2 |
3.5 Go/s |
| DDR-SDRAM PC3200 |
DDR400 |
200 Mhz * 2 |
3.2 Go/s |
| DDR-SDRAM PC2700 |
DDR333 |
166 Mhz * 2 |
2.7 Go/s |
| DDR-SDRAM PC2100 |
DDR266 |
133 Mhz * 2 |
2.1 Go/s |
| DDR-SDRAM PC1600 |
DDR200 |
100 Mhz * 2 |
1.6 Go/s |
| RDRAM PC1200 |
PC1200 |
150 Mhz * 4 |
4.8 Go/s |
| RDRAM PC1066 |
PC1066 |
133 Mhz * 4 |
4.2 Go/s |
| RDRAM PC800 |
PC800 |
100 Mhz * 4 |
3.2 Go/s |

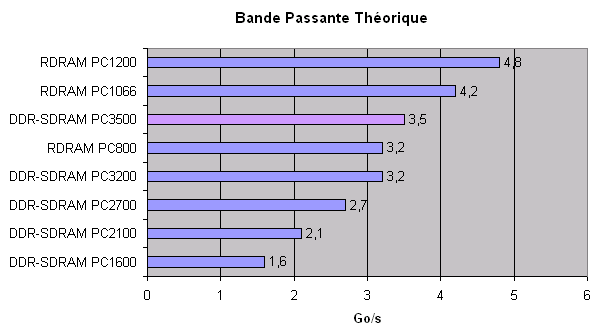

Le module PC3500 que nous testons aujourd'hui est capable de délivrer une bande passante maximale de 3.5 Go/s. Voyons graphiquement ces différentes valeurs comparées au autre technologie mémoire :
Ces chiffres sont à mettre en relation avec la bande passante requise par les processeurs actuels :
| Type de processeur | Bande passante requise |
| Athlon XP - FSB 100 Mhz (200 DDR) : | 1.6 Go/s |
| Athlon XP - FSB 133 Mhz (266 DDR) : | 2.1 Go/s |
| Athlon XP - FSB 166 Mhz (333 DDR) : | 2.7 Go/s |
| Celeron - FSB 100 Mhz (400 QDR) : | 3.2 Go/s |
| Pentium 4 - FSB 100 Mhz (400 QDR) : | 3.2 Go/s |
| Pentium 4 - FSB 133 Mhz (533 QDR) : | 4.2 Go/s |
| Pentium 4 - FSB 200 Mhz (800 QDR) : | 6.4 Go/s |
Comme on le constate, la DDR PC3500 d'OCZ peut etre un choix d'avenir. En effet, couplée par deux en architecture DualDDR, la bande passante maximum monte à un impressionnant 7 Go/s, suffisant pour alimenter les futurs Pentium 4 FSB 800 QDR...
- Comparaison : Corsair vs OCZ :
Comme nous avions testés précédemennt les modules DDR433 de Corsair, nous avons jugé utile de comparer les spécifications de ces deux modules concurents :
| Valeur |
Corsair XMS3500-C2 |
OCZ EL DDR PC-3500 |
| Frequence de base : |
217 Mhz |
217 Mhz |
| CAS Latency |
2 |
2 |
| RAS-to-CAS delay : |
3 |
3 |
| RAS Precharge : |
3 |
3 |
| RAS Active to precharge : |
7 |
7 |
| Command Rate : |
1T |
1T |
| Tension de fonctionnement : |
2.5 Volts |
2.5 Volts |
| Tension de fonctionnement MAX : |
2.8 Volts |
2.8 Volts |
Sans surprise, les caractéristiques "papier" des deux barrettes sont strictement identiques. Les deux constructeurs proposent un mode 2-3-3-7-1 alimenté avec une tension comprise entre 2.5 et 2.8 Volts.
